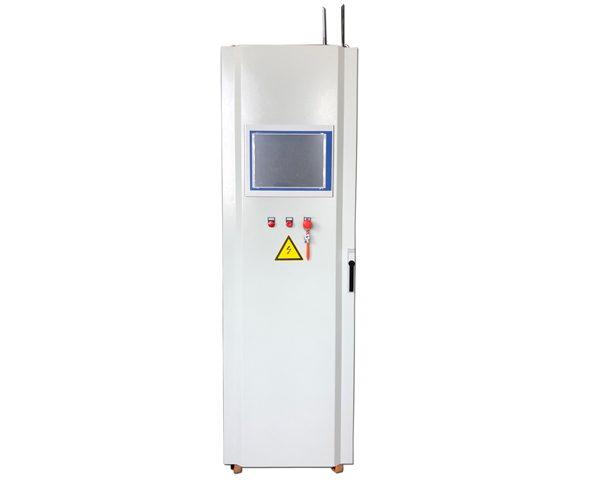

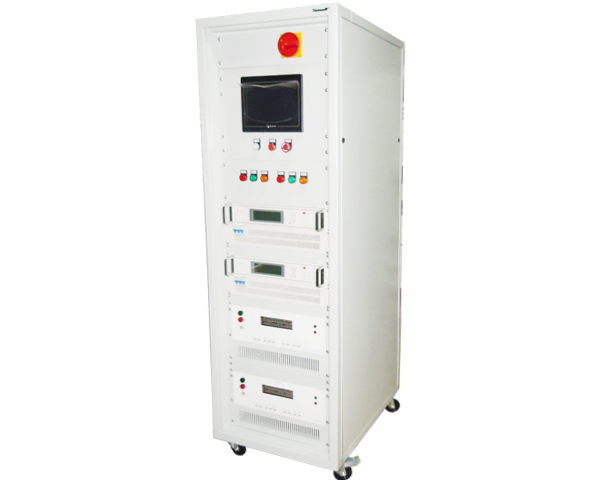

产品概述：

GYM系列全自动断路器磨合检验测试系统，通过外部提供电源，让断路器本身的电气执行元件实现储能和分合闸，让断路器机械的操作机构与电气元件同时得到磨合。

本系统选用PLC与快速继电器相结合的控制回路，以触摸屏作为显示和操作界面：性能稳定，功能强大，自动化程度高。本系统可同时检测一个或多个断路器分合闸磨合试验，当其中一个单元检初出现故障报警，不影响其他单元的工作。

产品特点：

①可为合闸、分闸、储能电机回路独立提供0-300V间任意交直流电源；

②可自动根据设置测试操作电压自动切换；进行额定、最高、最低等电压等级下磨合；

③可针对生产线工位需求，配置1拖N的操作系统，各工位之间可独立工作互不影响；

④故障判断保护功能：拒分、拒合、误分、误合、储能超时等；

⑤可进行单分/单合磨合及自动重合闸模拟磨合；

⑥磨合周期、保护时间、磨合次数等参数均可以调整；

⑦磨合测试的相关信息，可通过GY-TEST（GY-MIS）信息系统，自动上传到GY终检SQL数据库，用以生产报告及内部质量分析。

技术规格：

支持回路：可支持1-12路同时磨合。

电源模块：支持合分储可调电源或者固定电源。
